TIPOS DE TOPOLOGIAS DE RED

Los estudios de topología de red reconocen ocho tipos básicos de topologías:

• Punto a punto (point to point, PtP) o Peer-to-Peer (P2P)

las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos, en clara oposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con diversos nodos.

En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre sí. Como pares, cada dispositivo puede tomar el rol de esclavo o la función de maestro. En un momento, el dispositivo A, por ejemplo, puede hacer una petición de un mensaje / dato del dispositivo B, y este es el que le responde enviando el mensaje / dato al dispositivo A. El dispositivo A funciona como esclavo, mientras que B funciona como maestro. Un momento después los dispositivos A y B pueden revertir los roles: B, como esclavo, hace una solicitud a A, y A, como maestro, responde a la solicitud de B. A y B permanecen en una relación recíproca o par entre ellos.

En algunos casos, se puede usar la palabra arquitectura en un sentido relajado para hablar a la vez de la disposición física del cableado y de cómo el protocolo considera dicho cableado. Así, en un anillo con unconcentrador (unidad de acceso a múltiples estaciones, MAU) podemos decir que tenemos una topología en anillo, o de que se trata de un anillo con topología en estrella.

La topología de red la determina únicamente la configuración de las conexiones entre nodos. La distancia entre los nodos, las interconexiones físicas, las tasas de transmisión y los tipos de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la misma.

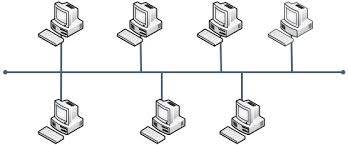

• En bus (“conductor común” o bus) o lineal (line)

Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

Los extremos del cable se terminan con una resistencia de acople denominada terminador, que además de indicar que no existen más ordenadores en el extremo, permiten cerrar el bus por medio de un acople de impedancias.

Es la tercera de las topologías principales. Las estaciones están conectadas por un único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no se produce generación de señales en cada nodo o router.

VENTAJAS :

• Facilidad de implementación y crecimiento.

• Simplicidad en la arquitectura.

DESVENTAJAS :

• Hay un límite de equipos dependiendo de la calidad de la señal.

• Puede producirse degradación de la señal.

• Complejidad de reconfiguración y aislamiento de fallos.

• Limitación de las longitudes físicas del canal.

• Un problema en el canal usualmente degrada toda la red.

• El desempeño se disminuye a medida que la red crece.

• El canal requiere ser correctamente cerrado (caminos cerrados).

• Altas pérdidas en la transmisión debido a colisiones entre mensajes.

• Es una red que ocupa mucho espacio.

• En estrella (star)

Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste. Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en éstas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes de usuarios.

Actualmente es usada por la famosa plataforma Google.

VENTAJAS :

• Posee un sistema que permite agregar nuevos equipos fácilmente.

• Reconfiguración rápida.

• Fácil de prevenir daños y/o conflictos.

• Centralización de la red.

• Es simple de conectar

DESVENTAJAS:

• Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir.

• Es costosa, ya que requiere más cable que las topologías en bus o anillo.

• El cable viaja por separado del concentrador a cada computadora.

• En anillo (ring) o circular

Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.

En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

En un anillo doble (Token Ring), dos anillos permiten que los datos se envíen en ambas direcciones (Token passing). Esta configuración crea redundancia (tolerancia a fallos). Evita las colisiones.

VENTAJAS:

• El sistema provee un acceso equitativo para todas las computadoras.

• El rendimiento no decae cuando muchos usuarios utilizan la red.

• Arquitectura muy sólida.

• Si un dispositivo o computadora falla, la dirección de la información puede cambiar de sentido para que llegue a los demás dispositivos (en casos especiales).

• Redes de computadoras.

• FDDI.

DESVENTAJAS :

• Longitudes de canales (si una estación desea enviar a otra, los datos tendrán que pasar por todas las estaciones intermedias antes de alcanzar la estación de destino).

• El canal usualmente se degradará a medida que la red crece.

• Difícil de diagnosticar y reparar los problemas.

• Si se encuentra enviando un archivo podrá ser visto por las estaciones intermedias antes de alcanzar la estación de destino.
